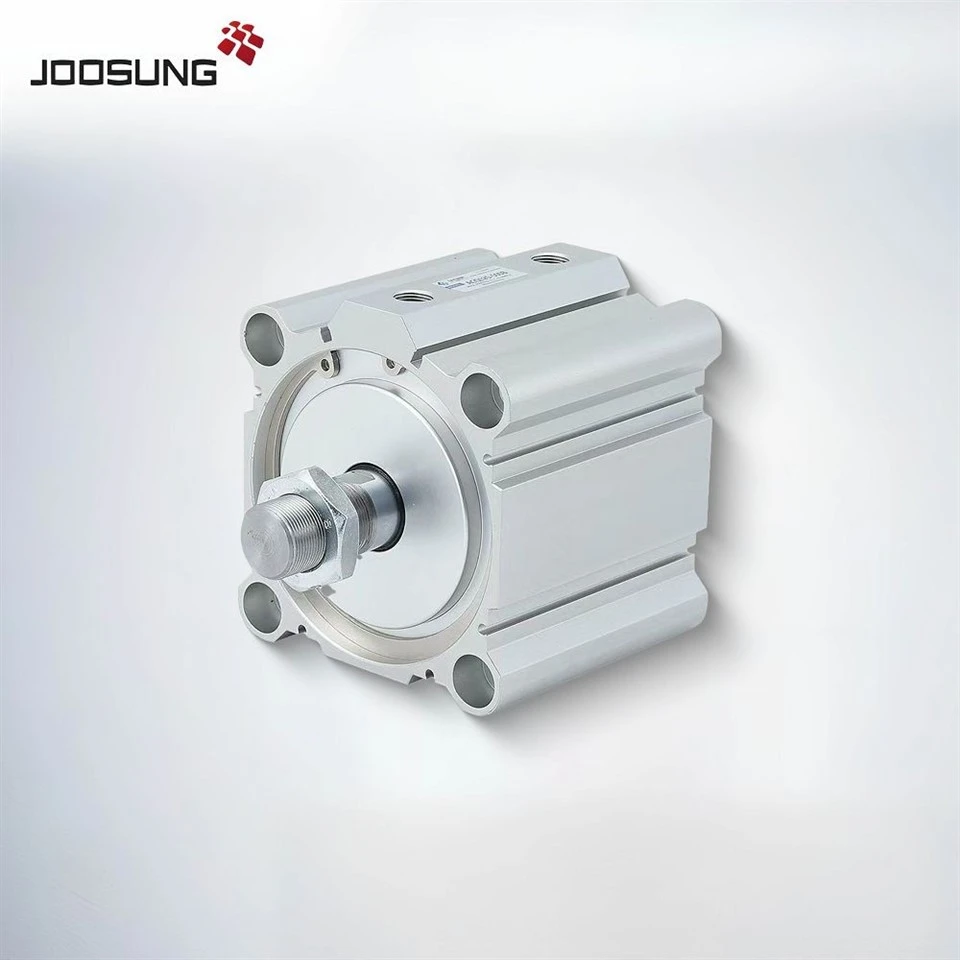

NossoCilindros pneumáticos compactos da série CQ2siga oISO 15552 (anteriormente ISO 6431)padrão e representa um dos atuadores mais versáteis do setor. Com tamanhos de furo que variam de12 mm a 200 mme um corpo recém -redesenhado que é5–13% mais leve, Os cilindros CQ2 oferecem flexibilidade incomparável para sistemas de automação.
Graças ao seuComprimento total ultra-curtoequatro ranhuras de troca automática de superfície, O CQ2 fornece um movimento linear preciso sem interferência de sensores montados. O design padrão de thread masculino ou feminino garante compatibilidade, enquanto as variações de montagem opcionais (C-Clevis, Foot, Flange) atendem a diversas necessidades de instalação. Ideal para automação de embalagens, sistemas Robóticos EOAT, unidades de pick-and-local e projetos de acessórios ergonômicos.
|
Como pedir o cilindro pneumático da série CQ2 |
|||||
|
CQ2 |
B |
6 |
10 |
D |
M |
|
CDQ2: com ímã |
Montagem |
Tamanho do furo |
Golpe de cilindro |
Ação |
Opção corporal |
|
B: BURO MULHO/CABEÇA |
4 |
5 10 |
D: Atuação dupla |
Nil: Rod End feminino feminino |
|
|
6 |
15 20 |
C: Com pára -choque de borracha |
|||
|
10 |
25 30 |
M: Rod End Macho Macho |
|||
Precisa de um atuador compacto de alto desempenho para o seu design de automação?
NossoCilindros de ação dupla da série CQ2Ofereça compatibilidade ISO, tamanho ultra compacto, flexibilidade de montagem do sensor e opções extensas de furo.
Personalização OEM/ODM disponível
Entrega global rápida
Entre em contato conosco hoje para folhas de dados, desenhos CAD e sua cotação personalizada!
|
Especificações |
|||||
|
Tipo pneumático |
|||||
|
Tamanho do furo [mm] |
4 |
6 |
10 |
||
|
Ação |
Atuação dupla, haste única |
||||
|
Fluido |
Ar |
||||
|
Pressão de prova |
1,0 MPa |
||||
|
Pressão operacional máxima |
0,7 MPa |
||||
|
Pressão operacional mínima |
0,15 MPa |
0,1 MPa |
|||
|
Temperaturas ambientais e fluidas |
Sem troca automática ímã: -10 a 70 graus |
Sem congelamento |
|||
|
Lubrificação |
Não é necessário (não-lubs |
||||
|
Velocidade do pistão |
50 a 500 mm/s |
||||
|
Cinético permitido |
Sem almofada |
0.9×10-3 |
2.2x10-3 |
5.9×10-3 |
|
|
Com pára -choque de borracha |
7.5×10-3 |
12.0×10-3 |
51.6×10-3 |
||
|
Tolerância ao comprimento do curso |
+1.0 mm*1 |
||||
|
Modelo de série |
Modelos disponíveis |
|
Série CQ2B12 |
CQ2B12-5D, CQ2B12-10D, CQ2B12-15D, CQ2B12-20D, CQ2B12-25D, CQ2B12-30D, CQ2B12-35D, CQ2B12-40D, CQ2B12-45D, CQ2B12-50D, CQ2B12-55D, CQ2B12-60D |
|
Série CQ2B16 |
CQ2B16-5D, CQ2B16-10D, CQ2B16-15D, CQ2B16-20D, CQ2B16-25D, CQ2B16-30D, CQ2B16-35D, CQ2B16-40D, CQ2B16-45D, CQ2B16-50D, CQ2B16-55D, CQ2B16-60D |
|
Série CQ2B20 |
CQ2B20-5D, CQ2B20-10D, CQ2B20-15D, CQ2B20-20D, CQ2B20-25D, CQ2B20-30D, CQ2B20-35D, CQ2B20-40D, CQ2B20-45D, CQ2B20-50D, |
|
Série CQ2B25 |
CQ2B25-5D, CQ2B25-10D, CQ2B25-15D, CQ2B25-20D, CQ2B25-25D, CQ2B25-30D, CQ2B25-35D, CQ2B25-40D, CQ2B25-45D, CQ2B25-50D, CQ2B25-55D, CQ2B25-60D |
|
Série CQ2B32 |
CQ2B32-5D, CQ2B32-10D, CQ2B32-15D, CQ2B32-20D, CQ2B32-25D, CQ2B32-30D, CQ2B32-35D, CQ2B32-40D, CQ2B32-45D, CQ2B32-50D, CQ2B32-55D, CQ2B32-60D, CQ2B32-65D, CQ2B32-70D, CQ2B32-75D, CQ2B32-80D |
|
Série CQ2B40 |
CQ2B40-5D, CQ2B40-10D, CQ2B40-15D, CQ2B40-20D, CQ2B40-25D, CQ2B40-30D, CQ2B40-35D, CQ2B40-40D, CQ2B40-45D, CQ2B40-60D, CQ2B40-65D, CQ2B40-70D, CQ2B40-75D, CQ2B40-80D |
|
Série CQ2B50 |
CQ2B50-5D, CQ2B50-10D, CQ2B50-15D, CQ2B50-20D, CQ2B50-25D, CQ2B50-30D, CQ2B50-35D, CQ2B50-40D, CQ2B50-45D, CQ2B50-50D, CQ2B50-65D, CQ2B50-70D, CQ2B50-75D, CQ2B50-80D |
|
Série CQ2B63 |
CQ2B63-5D, CQ2B63-10D, CQ2B63-15D, CQ2B63-20D, CQ2B63-25D, CQ2B63-30D, CQ2B63-35D, CQ2B63-40D, CQ2B63-45D, CQ2B63-50D, CQ2B63-55D, CQ2B63-60D, CQ2B63-65D, CQ2B63-70D, CQ2B63-75D, CQ2B63-80D |
|
Série CQ2B80 |
CQ2B80-5D, CQ2B80-10D, CQ2B80-15D, CQ2B80-20D, CQ2B80-25D, CQ2B80-30D, CQ2B80-35D, CQ2B80-40D, CQ2B80-45D, CQ2B80-50D, CQ2B80-55D, CQ2B80-60D, CQ2B80-65D, CQ2B80-70D, CQ2B80-75D, CQ2B80-80D |
|
Modelo de série |
Modelos disponíveis |
|
Série CDQ2B12 |
CDQ2B12-5D, CDQ2B12-10D, CDQ2B12-15D, CDQ2B12-20D, CDQ2B12-25D, CDQ2B12-30D, CDQ2B12-35D, CDQ2B12-40D, CDQ2B12-45D, CDQ2B12-50D, CDQ2B12-55D, CDQ2B12-60D |
|
Série CDQ2B16 |
CDQ2B16-5D, CDQ2B16-10D, CDQ2B16-15D, CDQ2B16-20D, CDQ2B16-25D, CDQ2B16-30D, CDQ2B16-35D, CDQ2B16-40D, CDQ2B16-45D, CDQ2B16-50D, CDQ2B16-55D, CDQ2B16-60D |
|
Série CDQ2B20 |
CDQ2B20-5D, CDQ2B20-10D, CDQ2B20-15D, CDQ2B20-20D, CDQ2B20-25D, CDQ2B20-30D, CDQ2B20-35D, CDQ2B20-40D, CDQ2B20-45D, CDQ2B20-50D, CDQ2B20-55D, CDQ2B20-60D |
|
Série CDQ2B25 |
CDQ2B25-5D, CDQ2B25-10D, CDQ2B25-15D, CDQ2B25-20D, CDQ2B25-25D, CDQ2B25-30D, CDQ2B25-35D, CDQ2B25-40D, CDQ2B25-45D, CDQ2B25-50D, CDQ2B25-55D, CDQ2B25-60D |
|
Série CDQ2B32 |
CDQ2B32-5D, CDQ2B32-10D, CDQ2B32-15D, CDQ2B32-20D, CDQ2B32-25D, CDQ2B32-30D, CDQ2B32-35D, CDQ2B32-40D, CDQ2B32-45D, CDQ2B32-50D, CDQ2B32-55D, CDQ2B32-60D, CDQ2B32-65D, CDQ2B32-70D, CDQ2B32-75D, CDQ2B32-80D |
|
Série CDQ2B40 |
CDQ2B40-5D, CDQ2B40-10D, CDQ2B40-15D, CDQ2B40-20D, CDQ2B40-25D, CDQ2B40-30D, CDQ2B40-35D, CDQ2B40-40D, CDQ2B40-45D, CDQ2B40-50D, CDQ2B40-55D, CDQ2B40-60D, CDQ2B40-65D, CDQ2B40-70D, CDQ2B40-75D, CDQ2B40-80D |
|
Série CDQ2B50 |
CDQ2B50-5D, CDQ2B50-10D, CDQ2B50-15D, CDQ2B50-20D, CDQ2B50-25D, CDQ2B50-30D, CDQ2B50-35D, CDQ2B50-40D, CDQ2B50-45D, CDQ2B50-50D, CDQ2B50-55D, CDQ2B50-60D, CDQ2B50-65D, CDQ2B50-70D, CDQ2B50-75D, CDQ2B50-80D |
|
Série CDQ2B63 |
CDQ2B63-5D, CDQ2B63-10D, CDQ2B63-15D, CDQ2B63-20D, CDQ2B63-25D, CDQ2B63-30D, CDQ2B63-35D, CDQ2B63-40D, CDQ2B63-45D, CDQ2B63-50D, CDQ2B63-55D, CDQ2B63-60D, CDQ2B63-65D, CDQ2B63-70D, CDQ2B63-75D, CDQ2B63-80D |
|
Série CDQ2B80 |
CDQ2B80-5D, CDQ2B80-10D, CDQ2B80-15D, CDQ2B80-20D, CDQ2B80-25D, CDQ2B80-30D, CDQ2B80-35D, CDQ2B80-40D, CDQ2B80-45D, CDQ2B80-50D, CDQ2B80-55D, CDQ2B80-60D, CDQ2B80-65D, CDQ2B80-70D, CDQ2B80-75D, CDQ2B80-80D |
