Descrição dos produtos

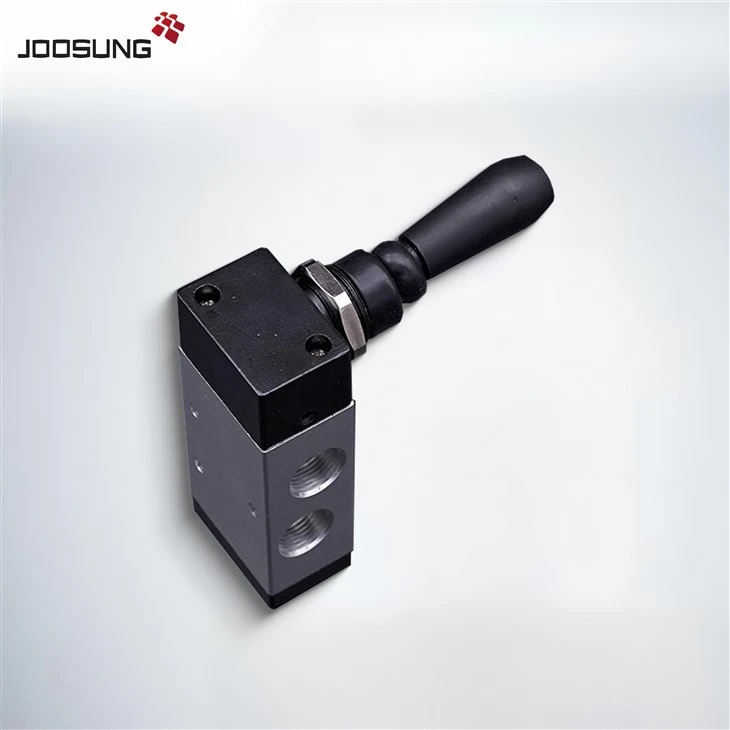

The 4H series pneumatic hand valves are designed to provide direct and reliable manual control of air flow in various industrial automation applications. Available in both 3/2 way and 5/2 way configurations, these valves are operated by hand levers or rotary handles, enabling quick and precise directional switching without the need for electrical or air pilot signals. Their robust construction and simple operation make them ideal for Funções de manutenção, desligamento de emergência e substituição manual em sistemas pneumáticos . Como fornecedor pneumático profissional na China, oferecemos válvulas manuais da série 4H com preços competitivos e disponibilidade estável para apoiar suas necessidades de produção e equipamento em todo o mundo .}}

Como pedirVálvula de mão pneumática da série 4H
4H 2 30C 08 □
① ② ③ ④ ⑤
①Model	②Code	③ Tipo de válvula	④ Tamanho da portão	"Tipo de lread
4H: Retorno manual 4Ha: retorno da primavera	2: 200 séries	10: 5/2 Way 30c: 5/3 Way Fecht Center 30E: Centro de exaustão de 5/3 vias	06:1/8" 08:1/4"	Em branco: Pt G:G T: NPT
	3: 300 séries		08:1/4" 10:3/8"

Alcance hoje as especificações completas, os catálogos de produtos e os melhores preços nas válvulas pneumáticas da série 4H para melhorar a confiabilidade de seus sistemas de automação .

Parâmetros técnicos da válvula pneumática da série 4H

Série 4H Válvula de mão pneumáticaPrincipais especificações
Modelo	210-06	230-06	210-08	230-08	310-08	330-08	310-10	330-10
Fluido	Ar (a ser filtrado por 40μm de elemento de filtro)
Operação	Controle manual Tipo de ação direta)
Tamanho da porta [nota1]	n=out = exaustão =1/8		n=out =1/4 "; Exaustão =1/8 "		ln=out = exaustão =1/4 "		n=out =3/8 "; Exaustão =1/4 "
Tamanho do orifício (CV) [Note3]	4h 210-08: 17.0mm² (cv =1.0) 4H230C -08: 13,6mm² (cv =0.8)				4h 310-10: 28.0mm² (cv =1.65) 4H330C -10: 21.3mm² (cv =1.25)
Tipo de válvula	5/2 caminho	5/3 Way	5/2 caminho	5/3 Way	5/2 caminho	5/3 Way	5/2 caminho	5/3 Way
Lubrificação [Note2]	Não é necessário
Faixa de pressão	{{0}} ~ 1.0mpa (0 ~ 145psi)
Pressão de prova	1.5MPa (215psi)
Temperatura	-20 ~ 70 graus
Corpo material	Liga de alumínio
Ângulo operacional	± 15 graus	± 8,5 graus	± 15 graus	± 8,5 graus	± 18 graus	± 10 graus	± 18 graus	± 10 graus
